夹套Y型过滤器_SY41W
存货编号:产品品牌: 欧拉姆阀门
产品类别: 过滤器
原产地:
行业应用: 页岩气行业
适用介质: 水,油品,蒸汽等
更新时间:
- 产品特性
- 规格参数
- 常见问题

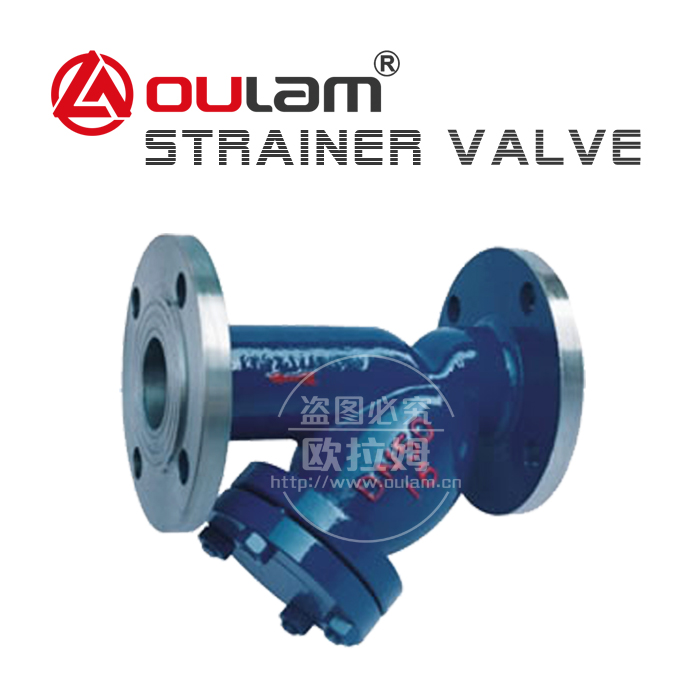

Y型过滤器
产品特点:Y型过滤器是输送介质管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂物,以保护阀门及设备的正常使用。该过滤器具体有结构紧凑、阻力小、排污方便等特点。适用介质可为水、油、气。一般用水阀为:10—30H/㎝²,通气网:40—100H/㎝²,通油网:100—480H/㎝²,可按用户要求制造滤网。
用途及特点
Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护阀门设备的正常使用。Y型过滤器的过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。可根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。连接形式分法兰式和丝扣式
Y型过滤器产品属性:
型号:GL
连接方式:螺纹
材质:球墨铸铁
公称通径:50-2200
压力环境:常压
工作温度:常温
标准:国标
流动方向:单向
驱动方式:水力控制
零部件及配件:其他
用途:流量控制
类型(通道位置):二通式
密封材料:不锈钢
阀门关键词:Y型过滤器,夹套过滤器,SY41P型
主要技术参数
型号 | 连接形式 | 壳体材料 | 过滤网材料 | 网眼面积 |
SY4P-10/16 | 法 兰 | 灰铸铁 | 不锈钢 | 3~4DN |
SY4P-16/25C | 法 兰 | 碳钢 | ||
SY4P-16/25P | 法 兰 | 不锈钢 | ||
SY1P-10/16/25C | 丝扣 | 碳钢 | ||
SY1P-10/16 25P | 丝扣 | 不锈钢 |
主要外形尺寸
公称通径 | 法兰式(SY4P) | 丝扣式(SY1P) | |||
L | H | H1 | L | H | |
DN15 | 125 | 100 | 150 | 95 | 75 |
DN20 | 155 | 100 | 150 | 110 | 85 |
DN25 | 160 | 100 | 150 | 115 | 95 |
DN32 | 180 | 110 | 160 | 130 | 120 |
DN40 | 200 | 115 | 170 | 165 | 135 |
DN50 | 205 | 155 | 195 | 195 | 165 |
DN65 | 220 | 200 | 270 | ||
DN80 | 250 | 210 | 295 | ||
DN100 | 305 | 250 | 345 | ||
DN125 | 350 | 305 | 425 | ||
DN150 | 380 | 360 | 485 | ||
DN200 | 500 | 450 | 605 | ||
DN250 | 550 | 505 | 710 | ||
DN300 | 600 | 580 | 815 | ||
DN350 | 700 | 600 | 845 | ||
DN400 | 780 | 620 | 875 | ||
DN450 | 850 | 700 | 980 | ||
DN500 | 900 | 765 | 1080 | ||
DN600 | 1150 | 850 | 1200 | |
一、周期制水量减少:
原因:有滤层“结块”;反洗强度不够或反洗不彻底;反洗周期过长;配水装置(或排水装置)损坏,引起偏流;滤层太低;原水质突然混浊(如洪水期,水中的悬浮物含量剧增)。处理方法:加强反洗及水的混凝凝清工作;调整反洗水压力及流量,加强反洗工作;适当增加反洗次数,缩短反洗周期;检查配、排水装置,并对症处理;适当增加滤层高度;加强原水水质分析和资料收集工作,掌握水质变化规律强原水浊凝工作,减少进过滤器水浊度。
二、过滤器流量上不去:
原因:进水管道或排水系统水头阻力过大;滤层上部被污泥堵塞或“结块”严重。处理方法:改变或排除相关故障;清除污物或“结块”,彻底反洗过滤器强浊凝工作,降低水中悬浮物含量。
三、反洗跑砂或炭:
原因:反洗强度过大;排水(或配水)装置损坏,导致反洗水“偏流”。处理方法:立即降低反洗强度;立即检查排水(或配水)装置情况,并对症处理。
四、反洗时间长:
原因:反洗水在过滤器截面积上分布不均或有死角;滤层太脏。处理方法:检查配水或排水装置,消灭死角;适当增加反洗次数和反洗强度。
五、出水浊度达不到要求:
原因:滤层表面被污染严重污染;过层高度不够;过滤速度过快。处理方法:加强的改进原水的混凝凝清工作;增大反洗强度;增加滤层高度;调整过滤速度至适宜程度。
六、运行时出水中有完整的颗粒滤料:
原因:排水装置损坏。处理方法:缷出滤料,检查排水装置,检查排水装置损坏原因,并对症处理。
