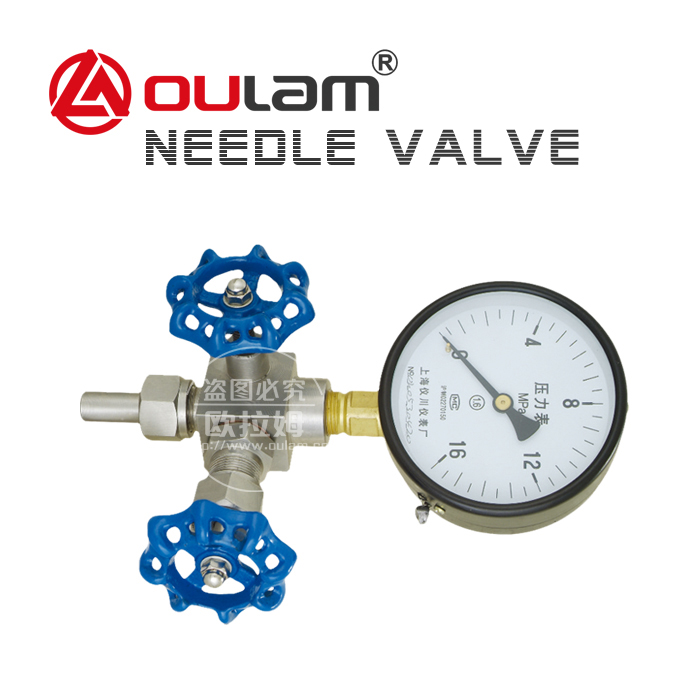

厂家阀门管道解决利器 J19H-320C碳钢针型阀 欧拉姆针型阀口碑不错我喜欢
存货编号: 105-000136产品品牌: 欧拉姆阀门
产品类别: 针型阀
原产地: 温州
行业应用: 燃气管道
适用介质: 水、蒸汽、油品等

更新时间:
- 产品特性
- 规格参数
- 常见问题
![]() |
针型阀的参数:公称压力:PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐 蚀性介质。 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等 制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑ 316L﹑12Cr1Mov等 |
针型阀的工作原理:
针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀具有安装拆卸方便、
连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测
量管路中的一种先进连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需
要更换易损零件,即可继续使用。
针型阀的选用原则:
1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、
聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,
可选用金属密封针型阀。
7、成品油的输送管线和贮存设备,选用焊接连接的针型阀。
8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。
9、氧气管路系统中,需严格脱脂处理。
针型阀安装注意事项:
1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头
方向一致,连接应牢固紧密。
2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准(通用阀门标志)GB 12220的规定。
3、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性
能试验,合格后方准使用。
4、强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。
5、严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
阀门关键词:压力表三通阀针型阀,压力表三通阀,J19H不锈钢针型阀
表仪表针型阀主要零件材料:
零件名称 Part name |
阀杆 Stem |
阀体 Body |
阀底座 Base |
填料 Packing |
填料阀盖 Packing bonnet |
手轮Handwheel |
J19H-320-DN6 | 碳钢 Carbon steel |
铬不锈钢 Cr. Stainless steel |
聚四氟乙稀,柔性石墨 PTFE,Soft graphite |
碳钢Carbon steel | 优质碳钢 High grade carbon steel |
|
J19W-320P-DN15 | 铬镍不锈钢 Cr. Ni Stainless stee |
铬不锈钢 Cr. Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
不锈钢Stainless steel |
压力表仪表针型阀主要性能规范:
型号 Type |
公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 Shell |
密封(液)Seal | 密封(气)Seal | |||||
J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc. |
J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC |
J19H压力表仪表针型阀主要外形及连接尺寸:
型号 Type |
公称直径 DN(mm) |
尺寸 Dimension | 重量(kg)Weight | |||||||
L1 | Do | D2 | D1 | H | H1 | M1 | Rc | |||
J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2” | 1.0 |
1、针型阀保管维护
针型阀保管维护的目的,是不让针型阀在保管中损坏,或降低质量。而实际上,保管不当是针型阀损坏的重要原因之一。针型阀的库存保管,应该井井有条,针型阀应该放在货架上,不能乱堆乱垛,不要让法兰连接面接触地面。这不仅为了美观,主要是保护针型阀不致碰坏。由于保管和搬运不当,手轮打碎,阀杆 碰歪,手轮与阀杆的固定螺母松脱丢失等等,这些不必要的损失,应该避免。对短期内暂不使用的针型阀,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。对刚进库的针型阀,要进行入库前检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。针型阀进出口要用蜡纸或塑料盖封住,以防进去脏东西。对能在大气中生锈的针型阀 加工面要涂防锈油,加以保护。放置室外的针型阀,必须盖上油毡或苫布之类防雨、防尘物品。存放针型阀的仓库要保持清洁干燥。
2、针型阀使用维护
针型阀使用维护的目的,在于延长针型阀寿命和保证启闭可靠。阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。不经常启闭的针型阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。室外使用的针型阀,要对阀杆加保护套,以防雨、雪、尘土锈污。要经常保持针型阀的清洁。要经常检查并保持针型阀部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。不要依靠针型阀支持其它重物,不要在针型阀上站立。阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。
3、针型阀填料的维护保养
填料直接关系着针型阀开关时是否发生外漏的关键密封件,如果填料失效,造成外漏,针型阀也就等于失效,特别是尿素管线的针型阀,因其温度比较高腐蚀比较利害,填料容易老化。加强维护则可以延长填料的寿命。针型阀在出厂时,为了保证填料的弹性,一般以静态下试压不漏为准。针型阀装入管线后,由于温度等因素的原因,可能会发生外渗,这时就要及时上紧填料压盖两边的螺母,只要不外漏即可,以后再出现外渗再紧,不要一次紧死,以免填料失去弹性,丧失密封性能。有的针型阀填料里装有二硫化钼润滑膏,当使用数月后,应及时加入相应的润滑油脂,当发现填料需要增补时,应及时增加相应填料,以确保其密封性能。
4、针型阀传动部位保养
针型阀在开关过程中,原加入的润滑油脂会不断流失,再加上温度、腐蚀等因素的作用,也会使润滑油不断在干涸。因此,对针型阀的传动部位应经常检查,发现缺油应及时补入,以防由于缺少润滑剂而增加磨损,造成传动不灵活或卡壳失效等故障
5、针型阀注脂时的维护保养
针型阀注脂时,常忽略压力问题。在注脂操作时,注脂压力有规律地呈峰谷变化。压力过低,密封漏或失效,压力过高,注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型针型阀。而注脂压力过高,一方面检查注脂嘴,如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封注脂压力要高于软密封。注脂时,要注意出脂均匀的问题。正常注脂时,距离注脂口最近的出脂孔先出脂,然后到低点,最后是高点,逐次出脂。如果不按规律或不出脂,证明存在堵塞,及时进行清通处理。注脂时也要观察针型阀通径与密封圈座平齐问题。例如球阀,如果存在开位过盈,可向里调整开位限位器,确认通径平直后锁定。调整限位不可只追求开或关一方位置,要整体考虑。如果开位平齐,关不到位,会造成针型阀关不严。同理,调整关到位,也要考虑开位相应的调整。确保针型阀的直角行程。注脂后,一定封好注脂口。避免杂质进入,或注脂口处脂类氧化,封盖要涂抹防锈脂,避免生锈。以便下一次操作时应用。注脂时,也要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质,应考虑汽油的冲刷和分解能力。在以后针型阀操作,遇到汽油段作业时,及时补充润滑脂,防止磨损情况发生。
