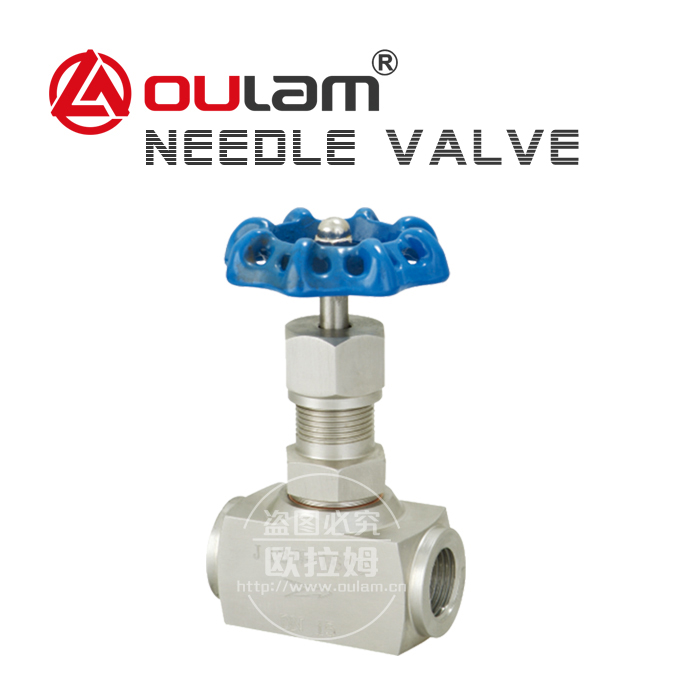

J13W-16R国标针型阀 欧拉姆针型阀好用我喜欢
存货编号: 105-000038产品品牌: 欧拉姆阀门
产品类别: 针型阀
原产地: 温州
行业应用: 能源行业
适用介质: 水、蒸汽、油品

更新时间:
- 产品特性
- 规格参数
- 常见问题
接轨国际水平
规格参数

- 存货编号:105-000038

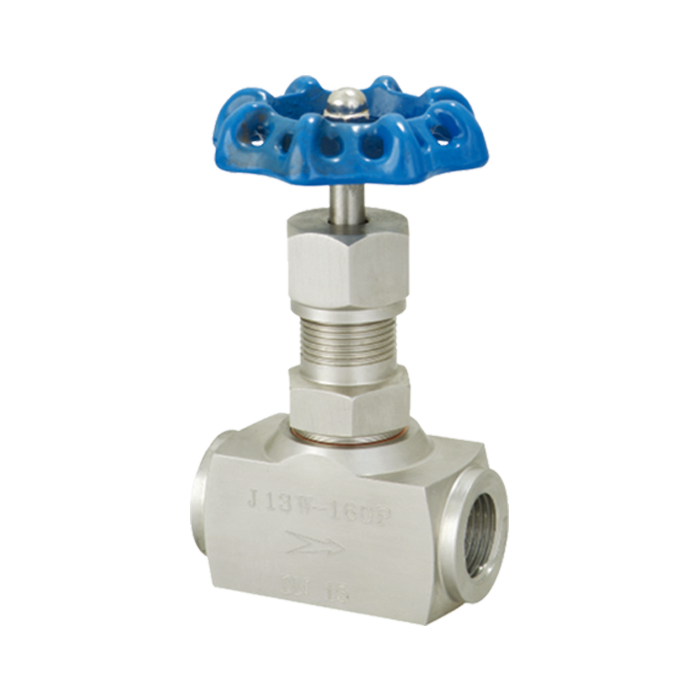

- 产品型号:J13W-16R DN10
- 产品材质:DN10
- 内件材质:316SS/316SS/316SS
- 连接属性:内螺纹G
- 适用介质:水、蒸汽、油品等
- 工作温度:≤425℃
【 主要外形及连接尺寸 】
公称直径DN(mm) | 管螺纹G | 尺 寸 | 重量(kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
【 主要性能规范 】
型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气 水、酸、蒸汽、 油品等 |
J13W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
【 主要零件材料 】
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J13W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J13W-160、J13W-40 | 优质碳钢 | 铬不锈钢 |
1、针型阀保管维护
针型阀保管维护的目的,是不让针型阀在保管中损坏,或降低质量。而实际上,保管不当是针型阀损坏的重要原因之一。针型阀的库存保管,应该井井有条,针型阀应该放在货架上,不能乱堆乱垛,不要让法兰连接面接触地面。这不仅为了美观,主要是保护针型阀不致碰坏。由于保管和搬运不当,手轮打碎,阀杆 碰歪,手轮与阀杆的固定螺母松脱丢失等等,这些不必要的损失,应该避免。对短期内暂不使用的针型阀,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。对刚进库的针型阀,要进行入库前检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。针型阀进出口要用蜡纸或塑料盖封住,以防进去脏东西。对能在大气中生锈的针型阀 加工面要涂防锈油,加以保护。放置室外的针型阀,必须盖上油毡或苫布之类防雨、防尘物品。存放针型阀的仓库要保持清洁干燥。
2、针型阀使用维护
针型阀使用维护的目的,在于延长针型阀寿命和保证启闭可靠。阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。不经常启闭的针型阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。室外使用的针型阀,要对阀杆加保护套,以防雨、雪、尘土锈污。要经常保持针型阀的清洁。要经常检查并保持针型阀部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。不要依靠针型阀支持其它重物,不要在针型阀上站立。阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。
3、针型阀填料的维护保养
填料直接关系着针型阀开关时是否发生外漏的关键密封件,如果填料失效,造成外漏,针型阀也就等于失效,特别是尿素管线的针型阀,因其温度比较高腐蚀比较利害,填料容易老化。加强维护则可以延长填料的寿命。针型阀在出厂时,为了保证填料的弹性,一般以静态下试压不漏为准。针型阀装入管线后,由于温度等因素的原因,可能会发生外渗,这时就要及时上紧填料压盖两边的螺母,只要不外漏即可,以后再出现外渗再紧,不要一次紧死,以免填料失去弹性,丧失密封性能。有的针型阀填料里装有二硫化钼润滑膏,当使用数月后,应及时加入相应的润滑油脂,当发现填料需要增补时,应及时增加相应填料,以确保其密封性能。
4、针型阀传动部位保养
针型阀在开关过程中,原加入的润滑油脂会不断流失,再加上温度、腐蚀等因素的作用,也会使润滑油不断在干涸。因此,对针型阀的传动部位应经常检查,发现缺油应及时补入,以防由于缺少润滑剂而增加磨损,造成传动不灵活或卡壳失效等故障
5、针型阀注脂时的维护保养
针型阀注脂时,常忽略压力问题。在注脂操作时,注脂压力有规律地呈峰谷变化。压力过低,密封漏或失效,压力过高,注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型针型阀。而注脂压力过高,一方面检查注脂嘴,如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封注脂压力要高于软密封。注脂时,要注意出脂均匀的问题。正常注脂时,距离注脂口最近的出脂孔先出脂,然后到低点,最后是高点,逐次出脂。如果不按规律或不出脂,证明存在堵塞,及时进行清通处理。注脂时也要观察针型阀通径与密封圈座平齐问题。例如球阀,如果存在开位过盈,可向里调整开位限位器,确认通径平直后锁定。调整限位不可只追求开或关一方位置,要整体考虑。如果开位平齐,关不到位,会造成针型阀关不严。同理,调整关到位,也要考虑开位相应的调整。确保针型阀的直角行程。注脂后,一定封好注脂口。避免杂质进入,或注脂口处脂类氧化,封盖要涂抹防锈脂,避免生锈。以便下一次操作时应用。注脂时,也要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质,应考虑汽油的冲刷和分解能力。在以后针型阀操作,遇到汽油段作业时,及时补充润滑脂,防止磨损情况发生。
