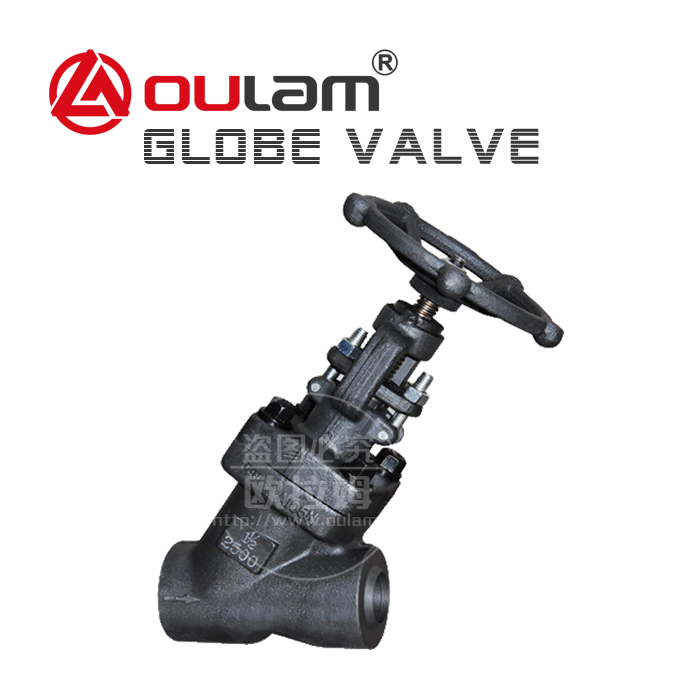

Y型美标截止阀_J65H
存货编号:产品品牌: 欧拉姆阀门
产品类别: 截止阀
原产地:
行业应用: 生物、石油、化工行业
适用介质: 水,油品,蒸汽
更新时间:
- 产品特性
- 规格参数
- 常见问题
锻钢截止阀体盖连接设计形式有三种
一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,
采用缠绕式垫片密封,优点是方便在使用中的维护;
二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,
优点是无外泄漏;
三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,
内压自密封环密封,优点是内部压力越大,其密封性能越好。
您可以根据实际情况合理选用我们的锻钢阀门。
锻钢截止阀结构
1、全径或缩径 2、明杆支架式 3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖 5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型
锻钢截止阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
阀门关键词:美标截止阀,Y型截止阀,J65H型截止阀
产品采用标准
1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定
产品应用规范:
1、设计制造按BS5351、MSS SP-118;
2、承插口尺寸按ANSI B16.11;JB/T1751
3、螺纹端尺寸按ANSI B1.20.1;JB/T7306
4、对焊端尺寸按ANSI B16.25;JB/T12
5、法兰端尺寸按ANSI B16.5;JB79
6、阀门检查和试验API 598;GB/T13927;JB/T9092
产品标准材质表
序号 |
零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀盖 | A105 | A276 304 | A182F304(L) | A182F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
9 | 填料压板 | A216WCB | A351CF8 | ||
10 | 手轮 | A197 | |||
11 | 铭牌 | SS | |||
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 阀杆螺母 | A276410 | |||
14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
16 | 销钉 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |
截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,主要用于切断、调节、节流。截止阀在节流的过程中容易出现一些问题,常见的有流量调节失灵、流量不稳定等,下面截止阀小编来给大家介绍一下消除截止阀节流故障的方法。
一、流量调节失灵
流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。
当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。
二、流量不稳定
节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。
节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。
油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。
当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。
防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。
三、内泄漏量增加
节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。
