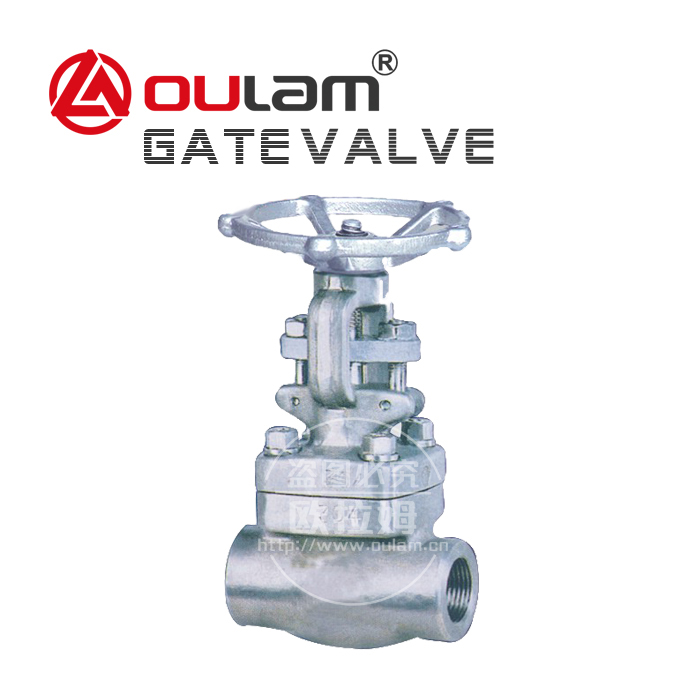

不锈钢美标闸阀_Z11W

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地:
行业应用: 能源行业
适用介质: 硝酸类

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题





闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径
范围很大,尤其适用于中、大口径的管道。
闸阀具有以下优点:流体阻力小 , 密封面能受介质的冲刷和侵蚀小。 开闭较省力。 介质流向不
受限制 , 不阻流、不降低压力。 形体简单 , 结构长度短,制造工艺性好,适用范围广。



闸阀的安装与维护应注意以下事项:


1、手轮、手柄及传动机构均不允许作起吊用,
并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直
位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通
阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的
规定安装。






阀门关键词:不锈钢闸阀,Z11W型闸阀,美标闸阀






主要部件材质

序号 零件名称 材料
1 阀体 16Mn+STL
2 阀瓣 16Mn+STL
3 垫片 0Cr18Ni1+柔性石墨
4 阀盖 16Mn
5 螺栓 42CrMoA
6 阀杆 1Cr17Ni2
7 填料 柔性石墨
8 销轴 1Cr13
9 填料压套 304
10 填料压板 16Mn
11 活结螺栓 42CrMoA
12 螺母 30CrMo
13 阀杆螺母 ZCuA110Fe3
14 手轮 KTH330-08
15 铭牌 L2
16 螺母 35



常规产品型号

DJ6(4)1H(Y)-16F DJ6(4)1Y(W)-16P DJ6(4)Y(W)-16R
DJ6(4)1H(Y)-25F DJ6(4)1Y(W)-25P DJ6(4)Y(W)-25R
DJ6(4)1H(Y)-40F DJ6(4)1Y(W)-40P DJ6(4)Y(W)-40R
DJ6(4)1H(Y)-63F DJ6(4)1Y(W)-63P DJ6(4)Y(W)-63R
DJ6(4)1H(Y)-100F DJ6(4)1Y(W)-100P DJ6(4)Y(W)-100R



设计标准 JB/TT7746、JB/T7749
压力温度等级 GB/T12224
结构长度 GB/T12221或制造厂标准
对焊连接 GB/T12224
承插焊端连接 JB/T1751
螺纹连接 GB/T7306
法兰型式尺寸 GB/T9113、GB/T82.1~82.4
检验与试验 JB/T9092



外形尺寸与重量

公称通径(mm) 1.6/2.5MPa 4.0MPa 阀盖颈部长度H1(mm)
缩径 全径 L L1 L2 H W 重量(Kg) L L1 L2 H W 重量(Kg) >-60
缩径 全径 缩径 全径
15   79 130 130 333 100 6.0   79 130 130 333 100 6.0   90
20 15 92 150 150 337 100 7.9 7.2 92 150 150 337 100 7.9 7.2 90
25 20 111 160 160 370 125 10.5 9.5 111 160 160 370 125 10.5 9.5 100
32 25 120 190 190 410 160 14.9 13.5 120 190 190 410 160 14.9 13.5 100
40 32 152 200 200 474 160 22.7 20.6 152 200 200 474 160 22.7 20.6 105
50 40 172 230 230 480 180 21.8 19.8 172 230 230 480 180 21.8 19.8 110
  50 200 290 290 546 200 -- 29.0 200 290 290 546 200 -- 29.0 100



公称通径(mm) 6.3MPa 10.0MPa 阀盖颈部长度H1(mm)
缩径 全径 L L1 L2 H W 重量(Kg) L L1 L2 H W 重量(Kg) >-60 >-100 <-100
缩径 全径 缩径 全径
15   79 170 170 333 100 6.6   79 170 170 333 100 6.6   90 110 130
20 15 92 190 190 337 100 8.7 7.9 92 190 190 337 100 8.7 7.9 90 100 130
25 20 111 210 210 370 125 12.4 10.5 111 210 210 370 125 12.4 10.5 100 120 140
32 25 120 230 230 410 160 18.9 14.9 120 230 230 410 160 18.9 14.9 100 125 150
40 32 152 260 260 474 160 18.2 22.7 152 260 260 474 160 18.2 22.7 105 130 155
50 40 172 300 300 480 180 26.6 21.8 172 300 300 480 180 26.6 21.8 110 130 160
  50 200 340 340 546 200 -- 31.9 200 340 340 546 200 -- 31.9 100 140 170
注:表中所列的重量为承插焊或螺纹端连接阀门重量
