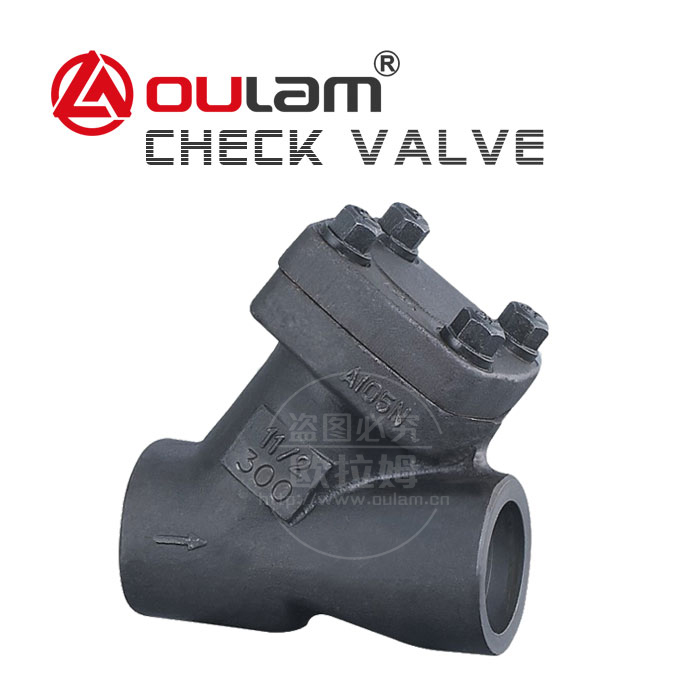

Y型锻钢止回阀_H65H
存货编号:产品品牌: 欧拉姆阀门
产品类别: 止回阀
原产地:
行业应用: 能源行业
适用介质: 水 蒸汽 油品
更新时间:
- 产品特性
- 规格参数
- 常见问题
![]() |
安装与维护注意事项:1.旋转式止回阀应优先安装在水平官道上,也可安装在管内 介质自下而上流动的垂直管道上。 2.安装前应先进行以下工作 A卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢; B剥去阀瓣表面上的油纸,去除阀瓣面上的油垢; 3.安装时介质的流向必须限制。 4.通过管路的介质不应带有硬质颗粒,以免损伤密封面 5.该阀门出厂前以逐台进行检验和试验合格,安装单位可直 接压力试验或安装使用。 |
"Y"型锻钢阀有三种阀盖设计形式.
第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片
(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密
可设计成"Y"型阀的有截止阀和止回阀。
阀门关键词:GL61H型止回阀,Y型止回阀,止回阀H65H
Y型高温止回阀 标准材质明细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276 304(L) | A276316(L) |
3 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
4 | 铭牌 | SS | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
L | 98 | 98 | 110 | 120 | 140 | 140 | 170 | 200 | |
H(开) | 85 | 85 | 95 | 105 | 114 | 114 | 132 | 145 | |
重量 | 3.1 | 3.0 | 3.7 | 6.5 | 8.5 | 8.0 | 10.9 | 12.5 |
止回阀又称止逆阀、单向阀或逆止阀,其作用是防止管路中的介质定向流动而不致倒流的功能。水 泵吸水管的底阀也属于止回阀类。止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三 种。升降式止回阀可分为 立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形 式上可分为螺纹连接、法兰连接和焊接三种。在使用过程中,止回阀如果出现问题了该怎么解决呢?下面为大家介绍几种应对方法:
1、阀瓣打碎:
引起阀瓣打碎的原因是:止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀 座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。解决方法是采用阀瓣为韧性材料的止回阀。
2、偶尔出现微泄漏,介质倒流:
原因有两种:①由于介质冲刷或者关闭时水锤,造成阀瓣密封面的损坏,解决方法是需要重新研磨 或者更换新阀瓣密封面破坏;②夹入杂质。解决方法是需要清洗杂质,重新研磨或者更换 新阀瓣;其中旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质 的力 量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
