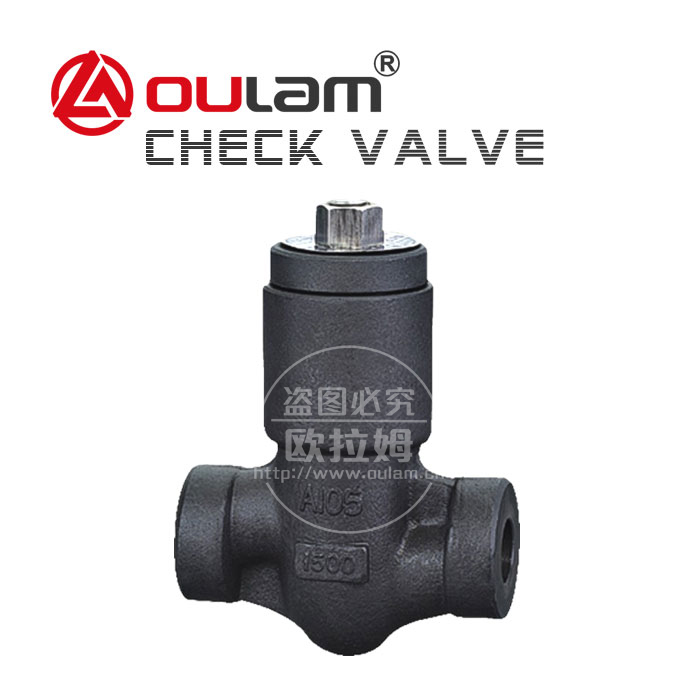

自密封止回阀_H61H
存货编号:产品品牌: 欧拉姆阀门
产品类别: 止回阀
原产地:
行业应用: 石油行业
适用介质: 水、蒸汽、油品等
更新时间:
- 产品特性
- 规格参数
- 常见问题
![]() |
结构特点:1、选材考究,符合国内、外相关标准,材料的全面质量高。 2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金 或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、 耐腐蚀、抗擦伤性能好,使用寿命长。 3、产品按国家标准GB/T12235设计制造。 4、可采用各种配管法兰标准及法兰密封型式,满足各种工程 需要及用户要求。 5、阀体材料品种齐全,垫片可根据实际工况或用户要求合 理选配,能适用于各种压力、温度及介质工况。可按用户 要求设计制造不同结构形式和连接形式的止回阀,为各种 设备配套使用。 产品连接方式:本公司生产阀门连接方式:内螺纹、外螺纹、法兰、焊接。 产品安装方式:本公司生产阀门安装方式:水平安装、垂直安装。 |
产品性能及用途:
止回阀又称逆止阀、单向阀、逆流阀、和背压阀。止回阀用于管路系统,靠管路中介质本身的流动产生
的力自动开启和关闭的,属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,
以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
密封面形式:平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、
榫槽面(TG)、环连接面(RJ)。
止回阀中 RTJ 是指止回阀的法兰密封形式是环连接榫面。
阀门关键词:止回阀H64H型,高压止回阀,自密封止回阀
高压止回阀 标准材质明细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276 420 | A276304 | A276304(L) | A276316(L) |
3 | 密封螺母 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
4 | 密封圈 | A276 304L | A276 304L | A182F304(L) | A276 316L |
5 | 固定螺母 | A1942H | A1944 | A1948 | A194 8M |
6 | 提升螺栓 | A1942H | A1944 | A1948 | A194 8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
高压止回阀 尺寸(MM)和重量(KG)
NPS | 1/2" | 3/4" | 1" | 1/4" | 11/2" | 2" | |
L | 900LB~1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
2500LB | 186 | 186 | 186 | 232 | 232 | 279 | |
H | 117 | 117 | 117 | 152 | 152 | 195 | |
重量 | 900LB~1500LB | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
2500LB | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 |
止回阀又称止逆阀、单向阀或逆止阀,其作用是防止管路中的介质定向流动而不致倒流的功能。水 泵吸水管的底阀也属于止回阀类。止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三 种。升降式止回阀可分为 立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形 式上可分为螺纹连接、法兰连接和焊接三种。在使用过程中,止回阀如果出现问题了该怎么解决呢?下面为大家介绍几种应对方法:
1、阀瓣打碎:
引起阀瓣打碎的原因是:止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀 座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。解决方法是采用阀瓣为韧性材料的止回阀。
2、偶尔出现微泄漏,介质倒流:
原因有两种:①由于介质冲刷或者关闭时水锤,造成阀瓣密封面的损坏,解决方法是需要重新研磨 或者更换新阀瓣密封面破坏;②夹入杂质。解决方法是需要清洗杂质,重新研磨或者更换 新阀瓣;其中旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质 的力 量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
