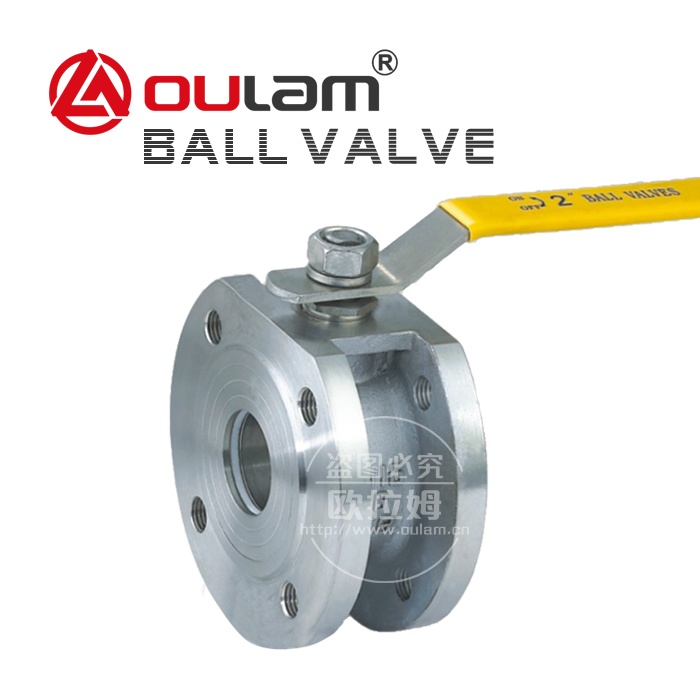

对夹式法兰球阀_意大利式Q71F
存货编号:产品品牌: 欧拉姆阀门
产品类别: 球阀
原产地:
行业应用: 医药行业
适用介质: 水
更新时间:
- 产品特性
- 规格参数
- 常见问题
意大利式超薄对夹球阀产品用途
意大利式超薄对夹球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
意大利式超薄对夹球阀产品特点
防阀杆吹出设计
压力平衡孔
自动填料调整设计
高平台执行ISO 5211设计
阀体采用整体式结构,通过精密的加工和装配,球芯由一端装入后,旋紧压环,使两软密封阀座与球芯保持良好的接触和密封。同时,压环内垫也实现良好的密封,使阀门工作的泄漏为零。
由于采用整体式结构的阀体,所以该阀实现了超短法兰距,整机重量大大降低,仅为同类普通球阀的50%左右。
欧拉姆锻钢球阀结构合理,占地空间少,密封性好, 深受广大用户信赖。 紧凑型与连接体结构阀座采用PTFE+25%玻纤或PEEK。 进口PEEK材质,具有阀杆防吹出结构。
|
应用规范/Application standards1、设计制造:BS5351 MSS SP-118; 2、连接端尺寸: 1)承插口尺寸按:ANSI B16.11;JB/T1751 2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306 3)对焊端尺寸按:ANSI B16.25;JB/T12224 4)法兰端尺寸按:ANSI B16.5;JB79 3、阀门检查和试验: API 598;GB/T13927;JB/T9092 4、结构特征: 螺纹连接阀盖;两段式; 5、材料按:ANSI/ASTM规定。 6、主体材料: A105;LF2;304(L);316(L);F347; F321;F51;Monel;20合金等。 |
阀门关键词:Q71F型意大利式球阀,法兰球阀,薄型球阀
应用规范/Application standards
1、设计制造:BS5351 MSS SP-118;
2、连接端尺寸:
1)承插口尺寸按:ANSI B16.11;JB/T1751
2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306
3)对焊端尺寸按:ANSI B16.25;JB/T12224
4)法兰端尺寸按:ANSI B16.5;JB79
3、阀门检查和试验:
API 598;GB/T13927;JB/T9092
4、结构特征:
螺纹连接阀盖;两段式;
5、材料按:ANSI/ASTM规定。
6、主体材料:
A105;LF2;304(L);316(L);F347;
F321;F51;Monel;20合金等。
球阀在使用或安装期间可能会出现内漏,由于使用时频繁的开关,或没按要求安装等等多方面的原因,导致球阀不能正常工作,下面阀门为您讲解一下球阀内漏的原因以及处理方法。
一、施工期造成阀门内漏的原因:
①运输和吊装不当引起阀门的整体损伤从而造成阀门内漏。
②出厂时,打完水压没有对阀门进行干燥处理和防腐处理,造成密封面锈蚀形成内漏。
③施工现场保护不到位,阀门两端没有加装盲板,雨水、砂子等杂质进入阀座,造成泄漏。
④安装时,没有对阀座注入润滑脂,造成杂质进入阀座后部,或焊接时烧伤引起内漏。
⑤阀没有在全开位进行安装,造成球体损伤,在焊接时,如果阀不在全开位,焊接飞溅物将造成球体损伤,当附有焊接飞溅物的球体在开关时进一步将造成阀座损伤,从而导致内漏。
⑥焊渣等施工遗留物造成密封面划伤。
二、运行期造成阀门内漏的原因:
①最常见的原因是运营管理者考虑到较为昂贵的维护费用对阀门不进行维护,或缺乏科学的阀门管理和维护办法对阀门不进行预防性维护,造成设备提前出现故障。
②操作不当或没有按照维护程序进行维护造成内漏。
③在正常操作时,施工遗留物划伤密封面,造成内漏。
④清管不当造成密封面损伤造成内漏。
⑤长期不保养或不活动阀门,造成阀座和球体抱死,在开关阀门时造成密封损伤形成内漏。
⑥阀门开关不到位造成内漏,任何球阀无论开、关位,一般倾斜2°~3°就可能引起泄漏。
三、球阀内漏的判断方法
天然气管线上常用的是固定轴球阀,其一般的检查方法是:将阀门转动到全开或全关位,通过阀体排污嘴的排放检查是否有泄露。如果可以排干净,则证明密封良好。如果始终有压力排出,则可以认为阀门泄漏了,这时要对阀门进行相应的处理。
